Отводы

ТУ 1469-001-40904303–2016

ТУ 3113-001-40904303-2016

ТУ 51-515-91

СТО ЦКТИ 321.01-2009

СТО ЦКТИ 321.02-2009

СТО ЦКТИ 321.05-2009

СТО ЦКТИ 321.09-2010

СТО ЦКТИ 321.11-2010

СТО ЦКТИ 321.13-2011

БК 591052

БК 591949

ОСТ 34.10.750-79

ГОСТ 22793-83

СТО 79814898 113­2009

ОСТ 36-42-81

ОСТ 34.42.661-84

СТО 79814898 750­2014

Изготавливаются методами: горячего гнутья с нагревом ТВЧ, холодного гнутья через сегменты (ролики) и методом вальцовки на горизонтальном трехвалковом гибочном станке. Основные параметры контроля: угол гиба, утонение в зоне гиба, радиус гиба, эллипс (овальность), волнистость (гофра), твердость (при нагреве). Данная технология позволяет получить изделие с углом гиба от 1̊ до 360̊ (кольцо), а также произвести несколько гнутых участков на 1 трубе (в т.ч. в нескольких плоскостях.

ТУ 1469-001-40904303–2016

ТУ 3113-001-40904303-2016

ТУ 51-515-91

СТО ЦКТИ 321.03-2009

СТО ЦКТИ 321.06-2009

СТО ЦКТИ 321.10-2010

СТО ЦКТИ 321.12-2010

СТО ЦКТИ 321.14-2011

БК 591000

БК 1857321

ОСТ 34.10.751-79

ОСТ 36-42-81

БК 591512

СТО 79814898 111-2009

ОСТ 34.10.699-97

ГОСТ 17375-01

ГОСТ 30753-01

ГОСТ 22818-83

ОСТ 34.10.418-90

ТС 5.903-10

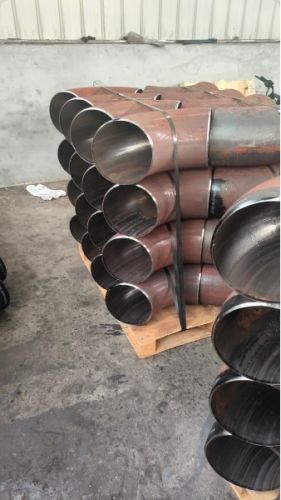

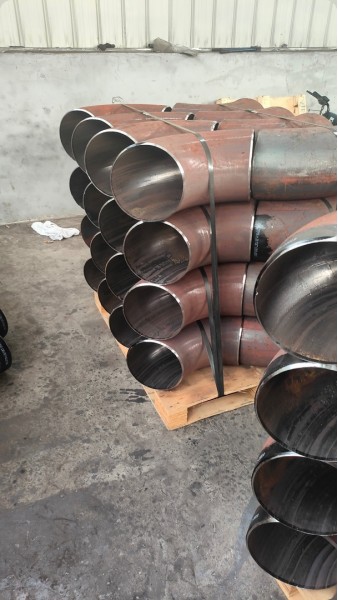

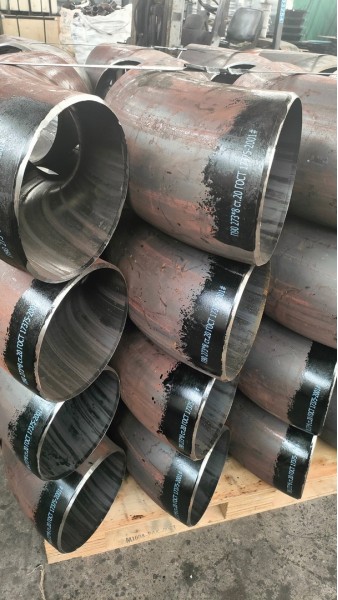

Изготавливаются методами: протяжки через рогообразный сердечник, горячего гнутья с нагревом ТВЧ, горячей штамповки. При отсутствии прямых участков, изделия необходимо калибровать в специальных штампах в горячем состоянии, чтобы устранить эллипс в торцевом сечении. При гибке труб с нагревом ТВЧ утонение трубы может достигать 30% от номинальной толщины стенки, для компенсации этого утонения выбирают заготовку с более толстой стенкой и делают внутреннюю расточку под размер присоединяемой трубы.

ОСТ 36-21-77

ОСТ 34.10.752-97

ОСТ 36-43-81

ТС 5.903-13

МН 2877-62

МН 2878-62

МН 2879-62

МН 2880-62

СТО 79814898 112­2009

Изготавливаются методом сварки секторов между собой (кольцевой шов). Сектора изготавливают из трубы или обечайки из листа. Основной параметр контроля – качество сварного шва. Главное достоинство сварных отводов это их стоимость, особенно на большие диаметры (разница с цельнотянутыми может составлять в 2 и более раз).

ТУ 1469-001-40904303–2016

ТУ 3113-001-40904303-2016

СТО ЦКТИ 321.04-2009

СТО ЦКТИ 321.07-2009

СТО ЦКТИ 321.08-2009

БК-591199

БК-590855

Изготавливаются из поковок и трубных заготовок, методом горячей штамповки. Радиус гиба менее 1,5Дн. Применяются при невозможности применения крутоизогнутых отводов. Толщину стенки на внешнем обводе следует контролировать на всех отводах.
