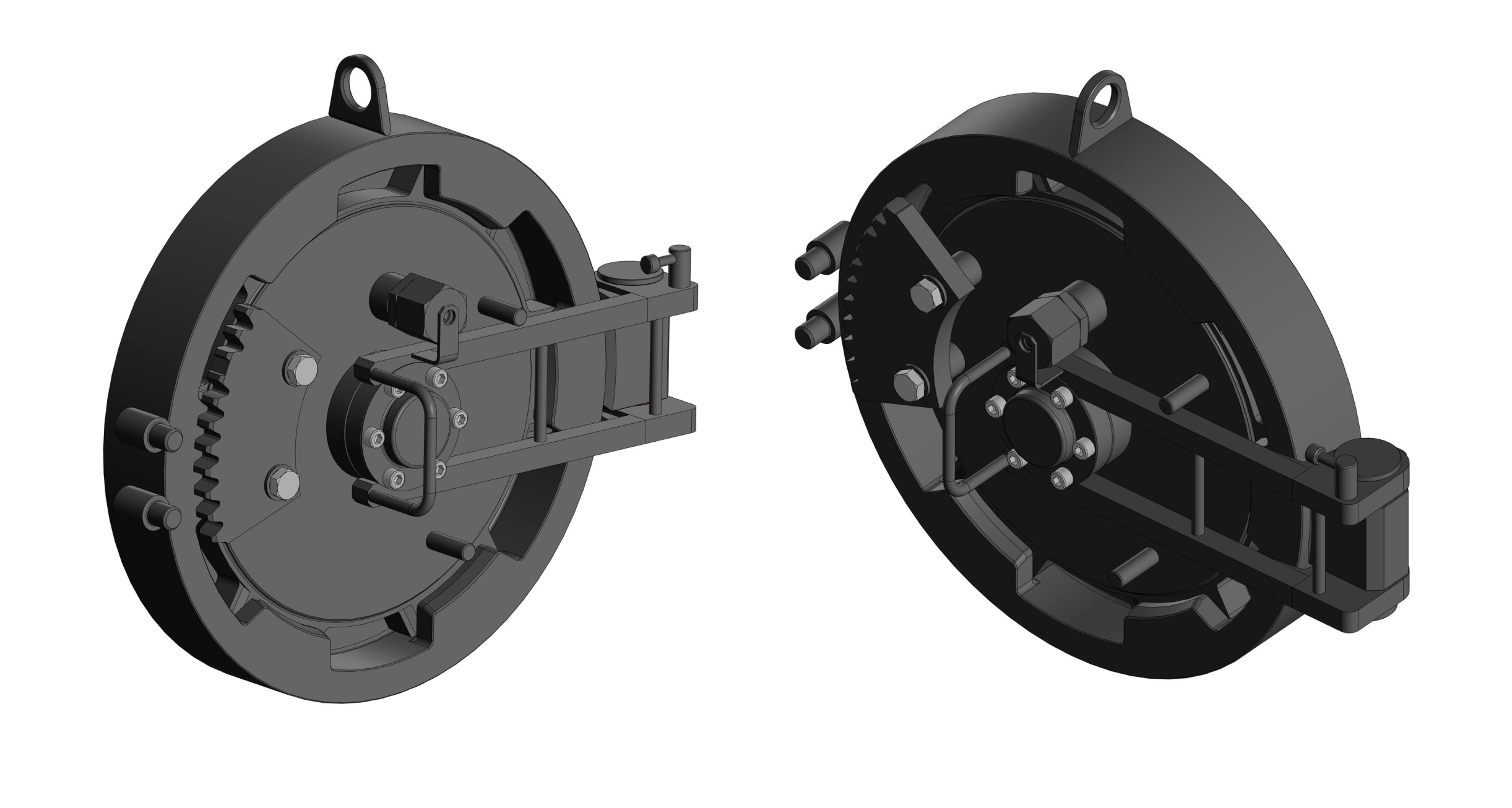

Затвор концевой байонетный

Назначение и область применения

Затвор концевой байонетный предназначен для надёжного запирания концевых и тупиковых участков трубопроводов, камер, аппаратов и сосудов, работающих под высоким давлением. Устройство обеспечивает безопасный и быстрый доступ во внутренние полости оборудования для проведения технического обслуживания, ремонта и инспекции.

Основные сферы применения:

• Нефтегазовая промышленность

• Нефтехимическая и нефтеперерабатывающая отрасли

• Запирание камер запуска и приема, люков-лазов

• Оборудование, работающее под высоким давлением

Ключевые особенности и преимущества

Конструкция затвора запатентована и отличается рядом инновационных решений, повышающих надёжность, безопасность и удобство эксплуатации.

1. Упрощённая и надёжная конструкция поворотного узла

• Крепление на одной петле: В отличие от традиционных решений с двумя петлями, наша конструкция использует одну петлю, установленную на корпусе. Откидной рычаг охватывает её и фиксируется осью.

• Преимущества: Исключается перекос рычага, предотвращается его срыв или деформация. Конструкция обеспечивает более простую сборку и повышенную долговечность даже в случае частичного износа элементов узла.

2. Встроенная система безопасности

• Индикатор давления с блокировкой: В крышку затвора встроен индикатор давления со штоком. При наличии давления в системе шток выдвигается и входит в проушину на откидном рычаге, механически блокируя поворот крышки.

• Преимущества: Полностью исключается возможность случайного открытия затвора под давлением, что гарантирует безопасность персонала. Конструкция индикатора — сборная резьбовая, что упрощает его обслуживание и замену уплотнений.

3. Удобство эксплуатации и обслуживания

• Фиксация в открытом положении: Откидной рычаг с крышкой надёжно фиксируется в открытом (откинутом на 180°) положении с помощью простого и надёжного механического стопора. В конструкции стопора отсутствуют пружины и мелкие детали.

• Легкость манипуляций: Поворот крышки для открытия/закрытия осуществляется с помощью шестерни и ручки-шестерни. Ход крышки ограничен стопорами.

• Простое обслуживание: Продуманная конструкция всех узлов обеспечивает лёгкий доступ для осмотра, ремонта и замены компонентов.

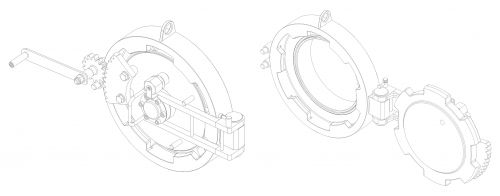

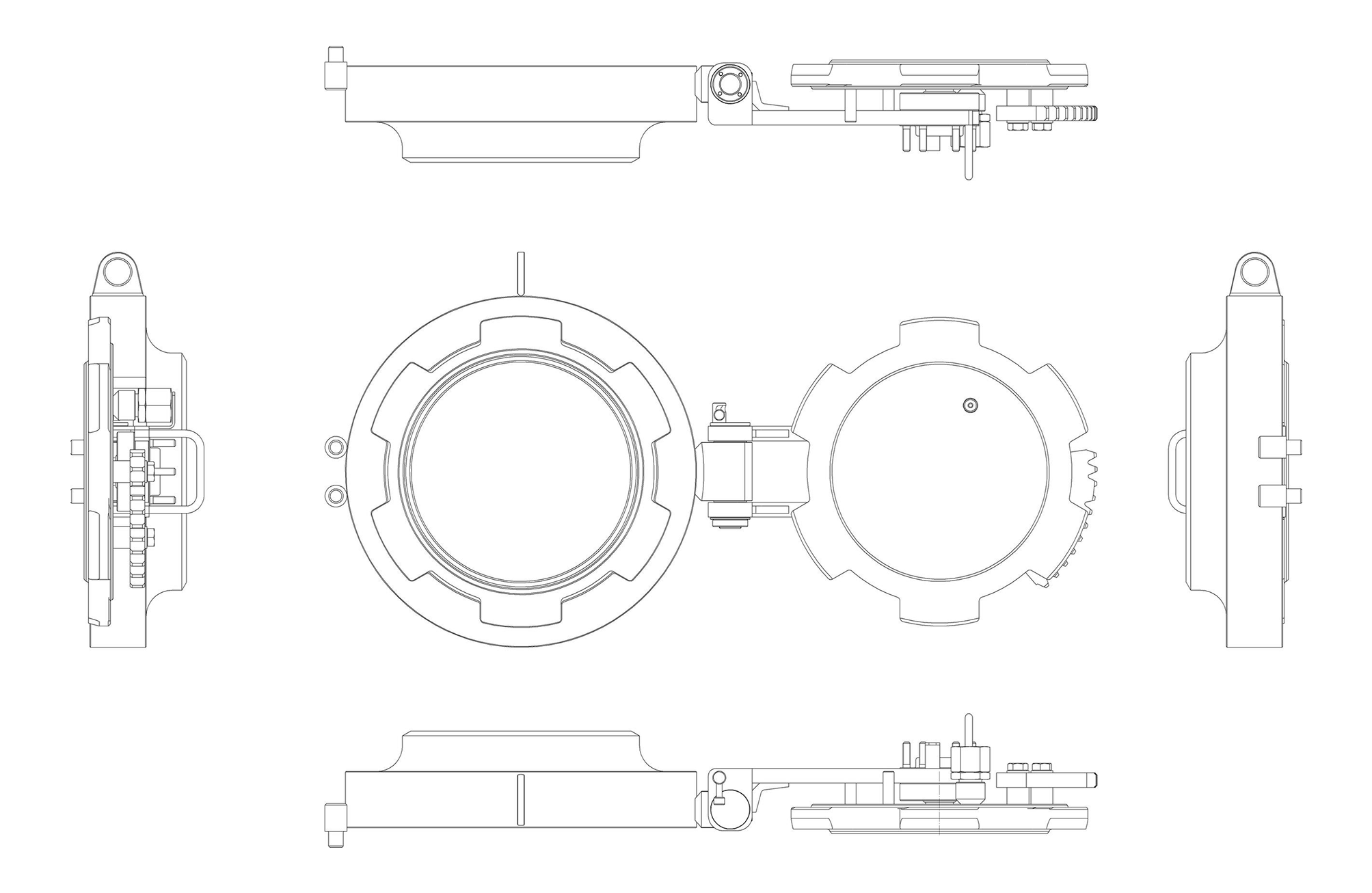

Описание конструкции

Затвор состоит из следующих основных компонентов:

1. Полый корпус цилиндрической формы с уплотнительной поверхностью.

2. Крышка с элементами байонетного соединения.

3. Откидной рычаг, на котором закреплена крышка через подшипниковый узел.

4. Поворотный узел (одна петля, ось, подшипники) для откидывания рычага.

5. Индикатор давления с блокировочной проушиной.

6. Механический стопор для фиксации в открытом положении.

7. Уплотнительный элемент (кольцо), обеспечивающий герметичность.

Технические характеристики и исполнение

• Материалы изготовления: Сталь марок 12х18н10т, 09г2с. Для работы с агрессивными средами (например, с высоким содержанием сероводорода) возможно исполнение из стали 20ЮЧ.

• Защита от коррозии: По требованию заказчика на внутренние поверхности может быть нанесено антикоррозийное покрытие на основе эпоксидных смол.

• Исполнения: Затворы изготавливаются различных диаметров и рассчитаны на разные диапазоны рабочих давлений с учётом физико-химических свойств транспортируемой среды.

• Документация: Конструкция защищена патентом № 239676. Предоставляется полный комплект документов: описание полезной модели, руководство по эксплуатации, паспорт изделия.

Патент на ПМ 239676 (538,45kb)

Наш затвор концевой байонетный — это современное, безопасное и надёжное решение для ответственных участков ваших технологических линий, сочетающее простоту обслуживания с высочайшим уровнем защиты.
